TML120モジュールEVKキット - 概要

EVKラベル図は、AI/MLベースの音声データおよびセンサーデータのユースケースの実験を実施するために、TML120評価キット上で利用可能な主要な機能ブロックとインターフェースを識別します。

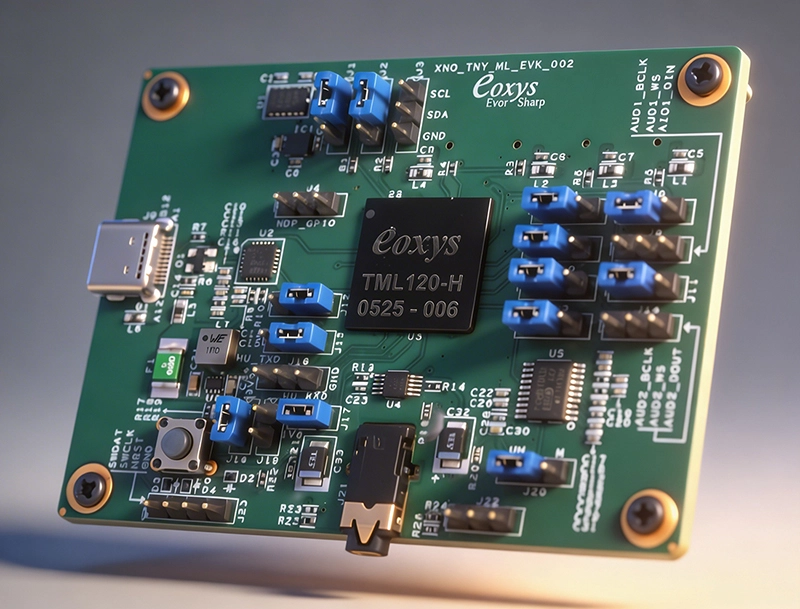

図-1: TML120 EVKキット

• TML120 MLモジュール: CNN推論エンジン、最大1 MB 8ビット重み
• Audio-0インターフェース: オンボードステレオPDMマイクロフォン入力
• Audio-1インターフェース: 選択可能なPDM/I²S/TDM入力またはオンボードステレオPDMマイク。
• Audio-2インターフェース: 選択可能なオーディオDAC+アンプ出力またはI²S/TDM出力
• TRRSオーディオコネクタ: アナログオーディオ出力インターフェース
• I²Cインターフェース: モーションセンサーおよび外部ペリフェラルインターフェース
• モーションセンサー: オンボードアクセロメーター/IMU
• プログラミングUART: ファームウェアプログラミングとデバッグインターフェース
• ホストUART: MLイベントとステータス出力インターフェース
• USB Type-Cコネクタ: 5V電源とUSB-UARTインターフェース
