はじめに

VML EVKは、Renesas RZ/V2Lプロセッサをベースとした高性能なビジョンAIアクセラレーション評価・開発キットです。量産対応のXENO+ VML SOM（システムオンモジュール）と機能豊富なキャリア/EVKボードを組み合わせて、コスト効率・エネルギー効率の高いエッジAIアプリケーションの評価とデプロイのための完全なプラットフォームを提供します。

プラットフォームの中核にあるRZ/V2Lプロセッサは、2つの1.2 GHz Arm® Cortex®-A55アプリケーションコア、200 MHz Cortex-M33リアルタイムコア、Arm Mali-G31 3D GPU、イメージスケーリングユニット（ISU）、および1 TOPS/W効率を持つオンチップDRP-AIニューラルネットワークアクセラレーターを統合しています。統合されたH.264ハードウェアビデオエンコード/デコードエンジン（1920×1080）とDRP Simple ISPライブラリにより、組み込みビジョンワークロードに最適です。

XENO+ VML SOM（モデルR2L100）は176個のLGAはんだパッドを持つコンパクトな40×40 mmのはんだ付け可能モジュールであり、2 GB DDR4-1600、8 GB eMMC（最大32 GBまで拡張可能）、16 MB QSPI NORブートフラッシュ、および必要な電源管理をすべて量産使用に対応した単一モジュールに統合しています。

EVKキャリアボードは、SOMの完全なペリフェラルセットを公開しています。デュアルGigabit Ethernet、MIPI-DSIとMIPI-CSIカメラインターフェース（デュアルFPCコネクタオプション付き）、Wi-FiとLTEモジュール用のM.2スロット、SIMカードスロット、USB 2.0インターフェース、CAN-FD、ADC入力、I2C、SPI、UART拡張、TRRSジャックとオンボードマイクを備えたオーディオコーデック、40ピン拡張ヘッダー、12 V DC電源ジャック入力などが含まれています。

ソフトウェアのサポートは、デバイスツリーオーバーレイを備えたCIPカーネルLinux BSP（長期サポート10年以上）と、ビジョンAIアプリケーション用のRenesas DRP-AIリファレンスデザインに基づいています。デバッグアクセスは、10ピンSWD/JTAGヘッダー、専用JTAGコネクタ、USBデバッグUARTを介して提供されます。

Banner_alt

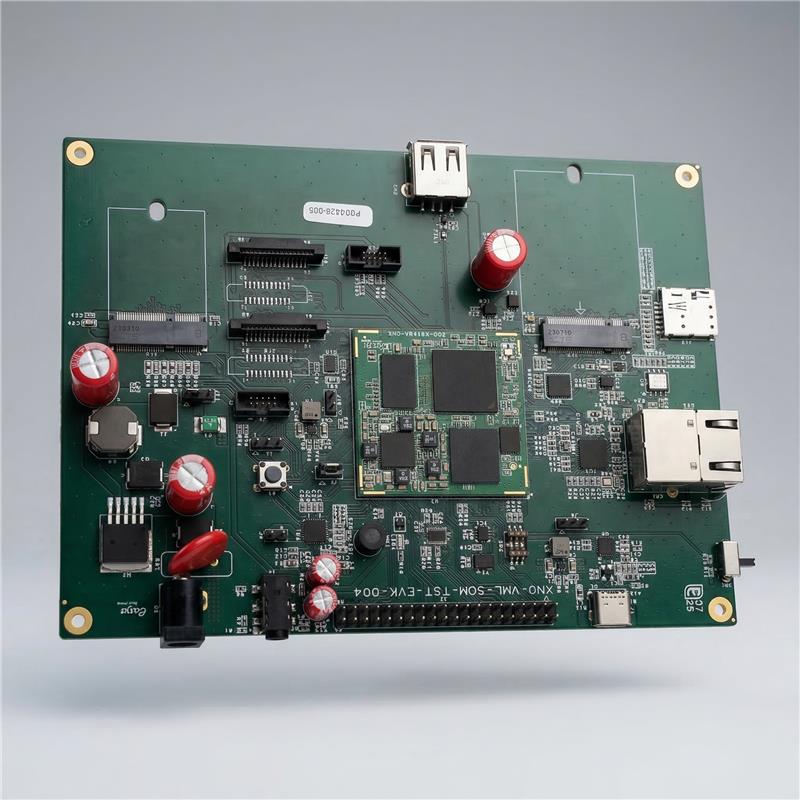

VML EVKの概要

製品情報​

SOMパーツ番号：R2L100（XENO+ Vision ML SOM）
EVKパーツ番号：VML EVK
メーカー（SOMとEVK）：Eoxys
製品ページ：www.eoxys.com
メール：info@eoxys.com

eFabric R2L EVKに含まれるアイテム​

  • XENO+ VML SOMが事前マウントされたVML EVKキャリアボード
  • クイックスタートガイド
  • ダウンロード可能なLinux BSPイメージ、リファレンスデザイン、ドキュメント

重要な参考ドキュメント​

  • VML EVKクイックスタートカード（QSC）
  • XENO+ VML SOMデータシート（R2L100）
  • VML EVKハードウェアユーザーガイド（本ドキュメント）
  • VML EVK Linux Yoctoユーザーマニュアル
  • VML EVK Linux Yocto開発ガイド
  • VML EVK回路図とBOM
  • Renesas RZ/V2Lグループユーザーズマニュアル：ハードウェア（r01uh0936ej0100-rzv2l.pdf）

Banner_alt

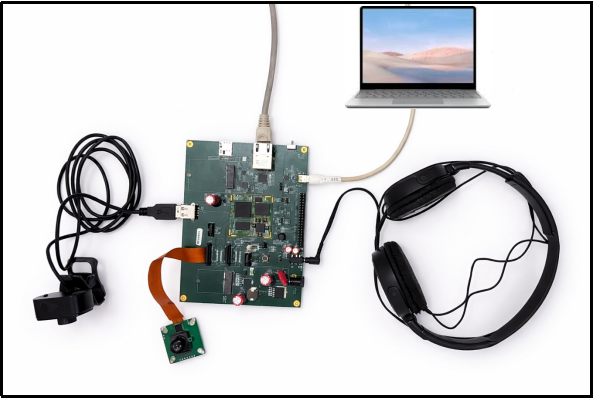

典型的なハードウェアセットアップ
